Characteristics of a route such as speed limit and functional class can be represented as a linear event with starting and ending measure information along the route.
The Line Events tool provides an interface to add linear events into the geodatabase. You can also use reference offset data to add events to a route. The reference offset data is translated to routes and measures for storage.
Nota:
In cases where events are being modified on a route and you want to see the previous events on the route at that location, don't use the Add Linear Event widget. Instead, edit events in the Event Selection table or the Attribute Set table. If this method is used, you can see what was previously on the routes at the specified measures.
Adding linear events to routes
Abra ArcGIS Event Editor y, si se le solicita, inicie sesión en Portal for ArcGIS o ArcGIS Online.
Haga clic en la pestaña Editar.
En el grupo Editar eventos, haga clic en el botón Eventos de línea.

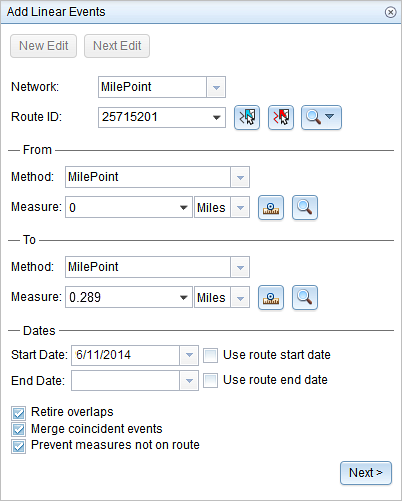

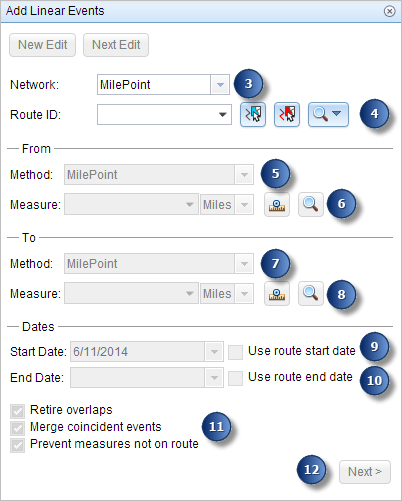

Aparece el widget Agregar eventos lineales.
Nota:
Las selecciones para el método de red de destino y origen y de medición se pueden configurar previamente al configurar, crear o editar los ajustes predeterminados de los conjuntos de atributos.
Más información sobre cómo configurar y crear y editar los ajustes predeterminados de los conjuntos de atributos.
Haga clic en la flecha de lista desplegable Red y elija la red que servirá como método de referenciación lineal (LRM) de origen para definir las mediciones de entrada para los nuevos eventos.
La red es una Red LRS publicada como una capa en Event Editor.

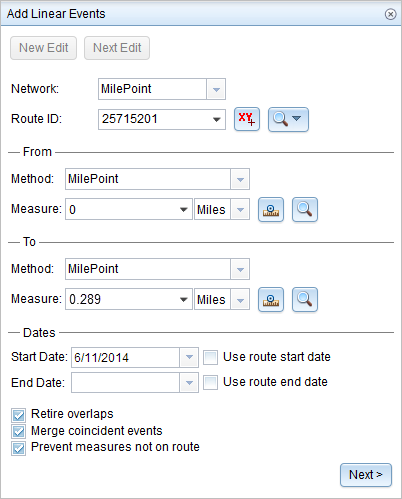

Event Editor also accepts measures in a network or LRM other than the one with which the linear event layer is associated.
The new event will be associated to the route (route ID) from the LRS Network with which the event location intersects.
Escriba un Id. de ruta en el cuadro de texto Id. de ruta en el que se basará la nueva medición de evento.
Sugerencia:
También puede hacer clic en el botón Seleccionar una ruta en el mapa para seleccionar la ruta en el mapa.

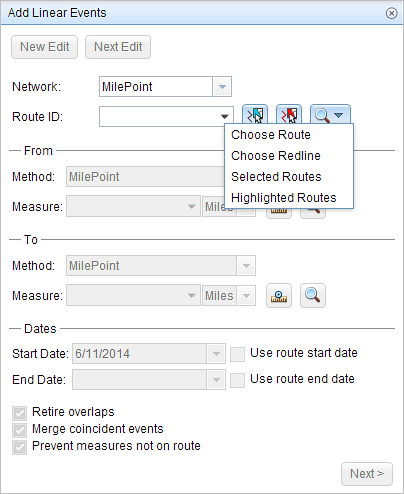

You also have the following options.

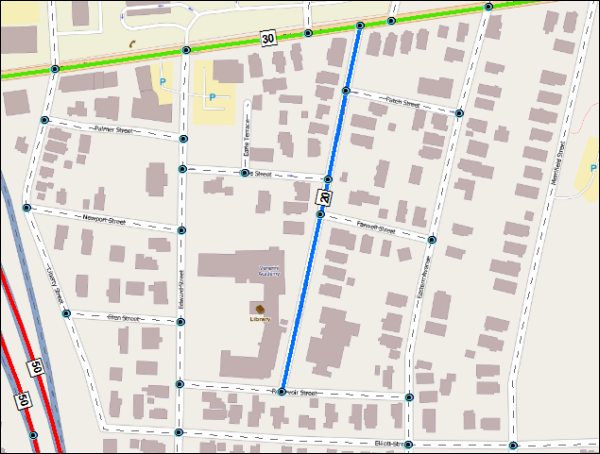

Click Choose Route to add events to a single route.The single route is highlighted on the map.

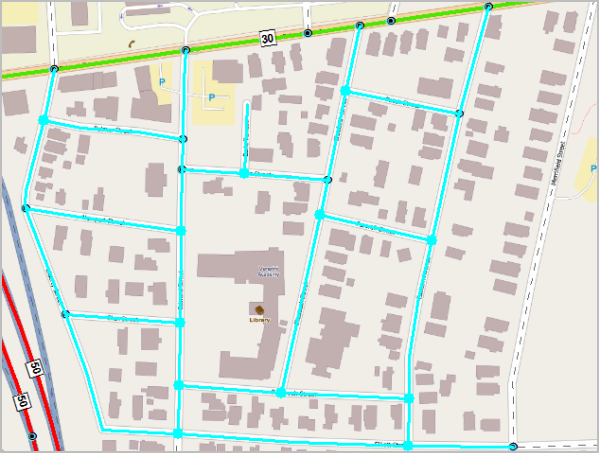

Click Selected Routes to add events to multiple routes. You can select multiple routes using the interactive selection methods available in the Selection group of the Edit tab.The selected routes are highlighted on the map.
Click Highlighted Routes to add events to highlighted routes that are a subset of the route selection.
Sugerencia:
If you use either Selected Routes or Highlighted Routes for the route selection, the events are added from the start to the end measures of the routes. Steps 5 through 8 are disabled in that case.
If the selected route is not in the active view of the map, you can click the Zoom to the route on the map button to refresh the map display to zoom in to the entire extent of the selected route.
Nota:
Si aparece un mensaje que está relacionado con la adquisición de bloqueos, la necesidad de conciliar o no poder adquirir bloqueos, se habilita la prevención de conflictos de Roads and Highways.
In the From section, click the Method drop-down arrow and choose the start measure value for the events.
Select the network (MilePoint in this case) to enter the start measure value for a single route.
Select a reference offset method to enter the start measure value using a reference offset.
Provide the intended start location for the new linear event along the route using any of the following options.
Type the value in the Measure text box.
Click the Select From Measure on the Map button to choose the start measure value along the route on the map.

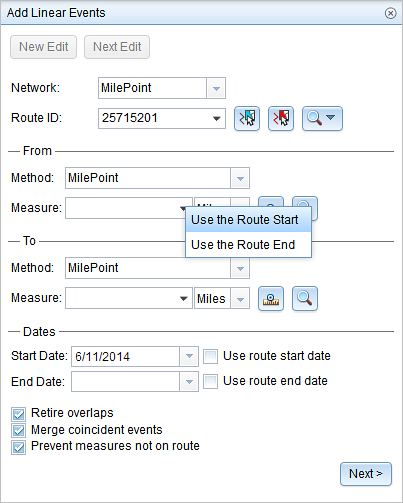

Click the Measure drop-down arrow to select either Use the Route Start or Use the Route End as the start measure value for the event.
If you type the start measure value, you can choose the unit for that value using the drop-down arrow. This measure value will be converted into the LRS units before saving the newly added events. For example, the LRS is in miles and you have entered 1,000 feet as the start measure value. The newly added events will have a start measure value of 0.189394 miles because 1,000 feet equals 0.189394 miles.

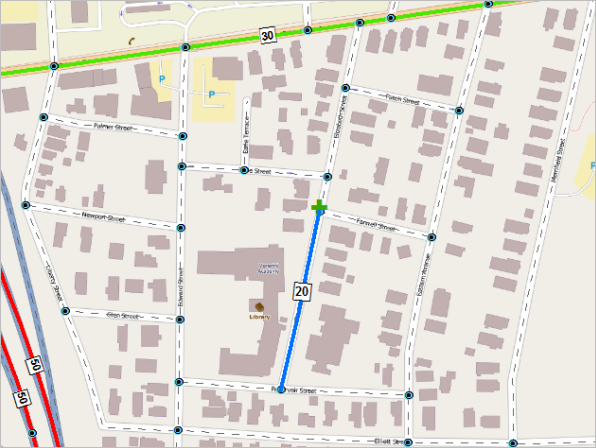

A green plus appears at the selected location on the map.
In the To section, click the drop-down arrow and choose the method for selecting the
end measure value for the events.
Choose the network (MilePoint in this case) to enter the end measure value for a single route.
Choose a point layer to enter the end measure value using a reference offset.
Choose Length to indicate the overall length of the event.
Nota:
You can use any combination of methods to enter the start measure and end measure values. For example, you can use the Select From Measure on the Map tool to choose the from measure value, and then use the reference offset from a point to define the end measure value along the route on the map.
You can also add events in the reverse direction of calibration of the route; for example, you can provide a start measure value greater than the end measure value for the events on the Add Linear Events widget. The resulting events in this case are created with the lesser value as the start measure, and the greater value as the end measure.
Provide the intended start location for the new linear event along the route using any of these methods:
Type the value in the Measure text box.
Click the Select To Measure on the Map button to choose the end location along the route on the map.

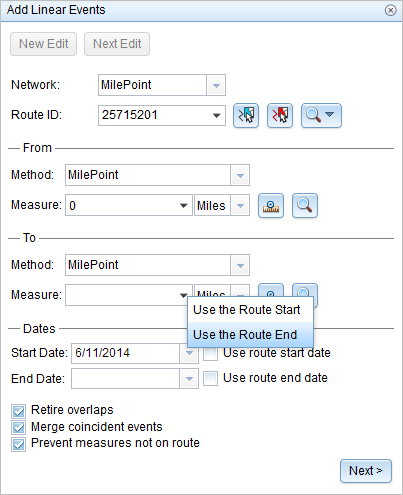

Click the Measure drop-down arrow and choose either Use the Route Start or Use the Route End as the end measure value for the event.

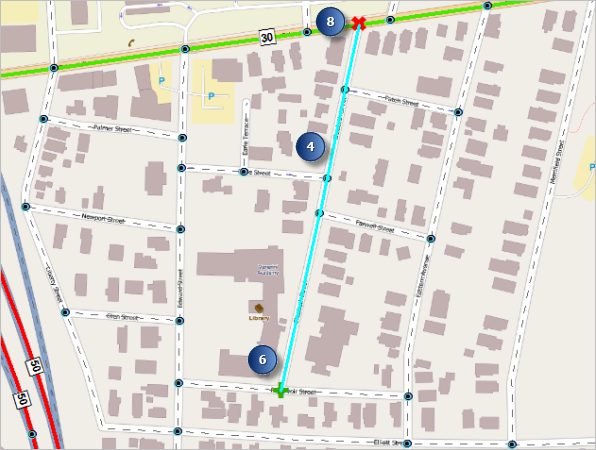

A red cross appears at the selected location on the map.
Elija la fecha que definirá la fecha de inicio de los eventos mediante una de las siguientes acciones:
Escriba la fecha de inicio en el cuadro de texto Fecha de inicio.
Haga clic en la flecha desplegable Fecha de inicio y elija la fecha de inicio.
Active la casilla de verificación Utilizar fecha de inicio de ruta.
De forma predeterminada, la fecha de inicio es la fecha de hoy, pero puede elegir otra fecha con el selector de fecha. La fecha de finalización es opcional y, si no se proporciona, el evento sigue siendo válido ahora y en el futuro.
Nota:
Si configuró su instancia de Event Editor para que no permita fechas anteriores a la fecha de inicio de la ruta, e introduce una fecha anterior a la fecha de inicio de la ruta seleccionada en Fecha de inicio, aparece un mensaje de advertencia que le avisa de que debe elegir una fecha igual o posterior a la fecha de inicio de la ruta seleccionada.
Elija la fecha que definirá la fecha de finalización de los eventos mediante una de las siguientes acciones:
Escriba la fecha de finalización en el cuadro de texto Fecha de finalización.
Haga clic en la flecha desplegable Fecha de finalización y elija la fecha de finalización.
Active la casilla de verificación Utilizar fecha de finalización de ruta.
Elija entre las siguientes opciones de validación de datos para evitar entradas erróneas a la vez que caracteriza una ruta con eventos lineales:
Retirar superposiciones: el sistema ajusta la medición y las fechas de inicio y finalización de los eventos existentes de modo que el nuevo evento no genere una superposición con respecto a los valores de tiempo y medición.
Fusionar eventos coincidentes: cuando todos los valores de atributo para un nuevo evento son exactamente iguales que los de un evento existente, y si el nuevo evento es adyacente o superpuesto al evento existente en términos de valores de medición, el nuevo evento se fusiona en el evento existente y el rango de mediciones se expande en consecuencia.
Evitar mediciones que no estén en la ruta: esta opción de validación de datos garantiza que los valores de medición de entrada de la medición inicial y la medición final se encuentren en el rango mínimo y máximo de los valores de medición en la ruta seleccionada.
Guardar eventos en rutas dominantes: los eventos se agregan a la ruta dominante en una sección con rutas concurrentes. Si está habilitada, cualquier sección concurrente de la ruta seleccionada le permite elegir la ruta a la que se agregarán los eventos en cada sección concurrente. Esta opción está disponible cuando la red seleccionada tiene reglas de dominio configuradas.
Haga clic en Siguiente.
Aparece la pestaña que muestra el conjunto de atributos de los eventos. Los campos de evento se muestran bajo el grupo de atributos G1.
La pestaña G1 muestra el grupo de conjuntos de atributos G1.
Nota:
Puede utilizar las casillas de verificación para agregar datos para eventos específicos en el conjunto de atributos. No se agrega ningún registro para los eventos desactivados. Como se muestra en el ejemplo siguiente, no se agrega ningún registro a los eventos County_A y City_A.
Elija la información de atributos para el nuevo evento mediante las opciones siguientes:
Escriba la información del atributo para el nuevo evento en las tablas definidas por conjuntos de atributos.
Haga clic en el botón Copiar valores de atributos y haga clic en una ruta del mapa para copiar atributos de evento de otra ruta.
Event Editor utiliza un conjunto de atributos predeterminados en la pestaña Editar. Puede modificar el conjunto de atributos para crear conjuntos de atributos personalizados o usar el conjunto de atributos configurados por el administrador.
Nota:
Se admiten valores codificados, dominios de rango y subtipos cuando se configuran para cualquier campo de la tabla Atributo-Valor.
Utilice las siguientes opciones para acceder a más información sobre el conjunto de atributos:
Active la casilla de verificación Mostrar nombre de red para mostrar la Red LRS asociada a la capa de eventos seleccionada.
La lista de atributos de las tablas definidas por conjuntos de atributos puede estar relacionada con más de una capa de eventos. Si desea identificar la capa de eventos de origen para cada atributo, active la casilla de verificación Mostrar nombres de capa.
Si se activa de la casilla de verificación Ir a la siguiente medición al guardar, se rellena previamente el valor de medición inicial mediante el valor de medición final de la sección actual para continuar el proceso de creación del evento. Por ejemplo, esto ocurrirá si se crean eventos en la ruta mediante un valor de medición inicial de 0 millas y un valor de medición final de 0,289 millas.Si hace clic en Guardar con esta opción activada en la pestaña Conjunto de atributos, el widget Agregar eventos lineales se rellena previamente con el valor de 0,289 millas como el valor de medición inicial para los nuevos eventos.El valor de medición inicial se rellena previamente para la siguiente sección de la ruta, y el símbolo más verde se sitúa en esa ubicación en el mapa.El símbolo más verde aparece en la ubicación de la medición final de la sección anterior.
Haga clic en Guardar.
Aparece un mensaje de confirmación en la parte inferior derecha una vez que se guardan los eventos lineales recién agregados. Los nuevos eventos lineales se crean y aparecen en el mapa.
Después de crear un evento correctamente, tiene las dos opciones siguientes para seguir caracterizando la ruta:
Haga clic en Nueva edición para borrar todas las entradas del widget y restaurar los valores predeterminados de la geodatabase a la tabla de atributos.
Haga clic en Siguiente edición para conservar todas las entradas existentes en el widget y la tabla de atributos para facilitar la edición rápida de características similares.
Providing measures in a different LRM than the events are stored in

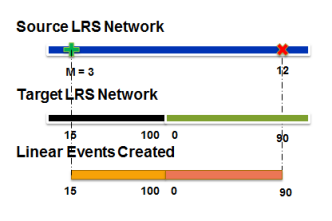

You can specify the LRS Network that will be used as a source LRM for input start and end locations for the new linear event. If the selected LRS Network is not the same as the one that the linear event layer is registered with, Event Editor performs an internal translation of measures to always store the measure value in the LRM of the LRS Network with which the event is registered.

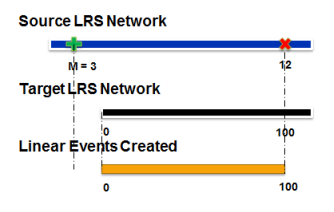

In cases where the input location for the new event does not partially overlap the route in the target LRS Network, the measure values of the linear event created are adjusted to match the shape of the route.

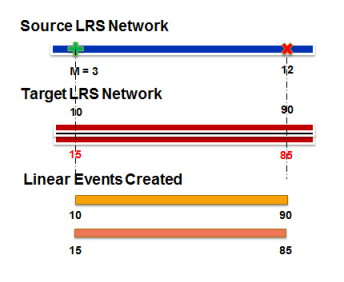

In cases where the input location for the new event may intersect more than one route in the registered LRS Network, the linear event is split into multiple events so the shape of the events matches the shape of the route feature intersecting it, and the measure values are adjusted.
In cases where the input location for the new event may intersect more than one route (concurrent) in the registered LRS Network, a linear event is created for all the routes in the concurrent section of the input.
.
